LoRa 測試方案
C-1200 多通道 LoRa測試儀

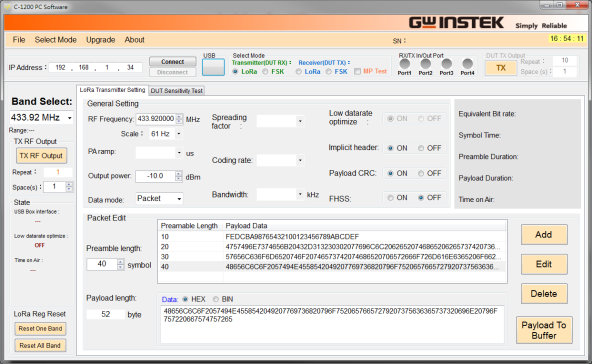

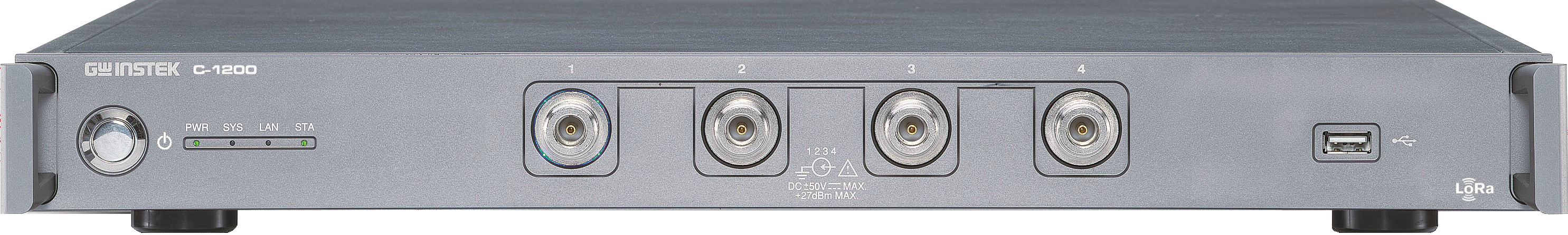

C-1200是一部綜合LoRa Tx和Rx 的OBT (One Box Tester)。在LoRa Transmitter方面，C-1200提供了Spectrum Analysis、Time Domain、FEI (Frequency Error Indicator)、和TOA (Time On Air) 等測試。在Receiver部分提供了 Sensitivity、BER(Bit Error Rate)、和PER(Packet Error Rate)等測試。除了Sub-GHz，C-1200也支持2.4 GHz頻段，以及FSK訊號測試。用戶也可以自行編輯傳送的Payload，接收資料時，可以透過binary和HEX呈現、和ASCII Code呈現，使確認數據傳輸結果更容易。
除了成品的信令測試(Signaling Test)，C-1201是一個連接C-1200到LoRa模塊的轉接盒，透過UART/ SPI/ I2C接口去直接控制DUT，可以用來進行半成品的非信令測試 (Non-Signaling Test)。
產品特點：
1組RF TX Port、3組RF TRX Ports (Switching Type)
支持-148 dBm信號輸出功率 (RF TX Port only)
支持完整的LoRa測試需求
支持LoRa/FSK調變訊號
支援Sub-GHz, 2.4 GHz頻段
完整PC Software控制接口，內建MP Test功能
內建FCC 15.209/15.247法規測試規范
內建溫控校正訊號
支持SPI, UART, I2C接口，可直接控制DUT (需搭配USB Cable)
同時量測DUT在不同操作模式下之耗電流 （需搭配PPH-1503高精度直流電源供應器）
支持完整的LoRa測試需求

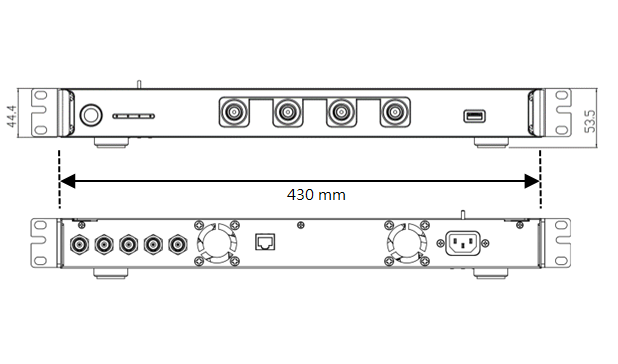

標準機柜尺寸設計
配備完整功能的PC軟件
完整功能的專用測試應用軟件
提供一站式測試

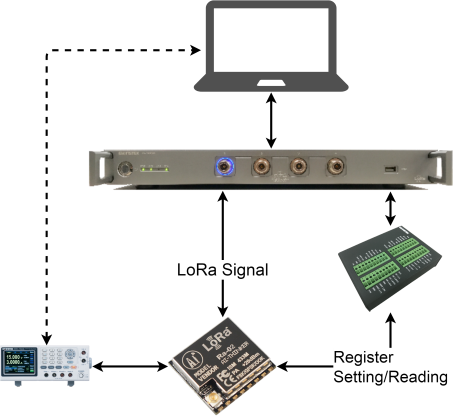

當C-1200搭配IO 擴充盒(C-1201)和PPH-1503配置時，可以實現一站式測試要求

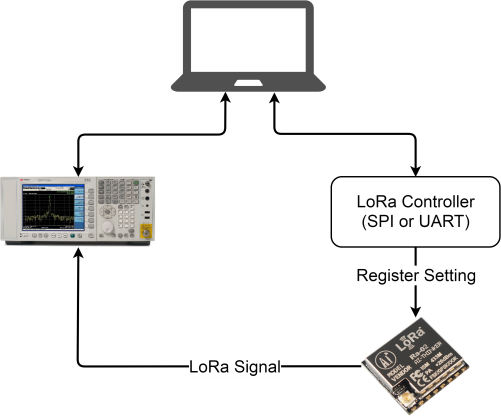

傳統的 LoRa-Tx 測試方式
傳統的 LoRa-Rx 測試方式
支援 U.S. FCC 15.247
Emissions in Restricted Freq. Bands
(§15.209)
20 dB Channel Bandwidth (§15.247)
Emissions in Non-Restricted Freq. Bands
(§15.209)
更多信息，請聯系固緯 derek_hu@goodwill.com.tw
產品說明
01. C-1200 外觀說明
https://v.youku.com/v_show/id_XNDU2NDA0MTA5Mg==.html
02. 如何連接 C-1200
https://v.youku.com/v_show/id_XNDU2NDA0MTA5Ng==.html
03. IO 擴充盒 (C-1201)
https://v.youku.com/v_show/id_XNDU2NDA0MTA4OA==.html
04. PC 軟件介紹
https://v.youku.com/v_show/id_XNDU2NDA0MTEyNA==.html
05. LoRa Tx傳輸模式 (DUT Rx 模式)介紹
https://v.youku.com/v_show/id_XNDU2NDA0MzY0OA==.html
06. LoRa Rx傳輸模式 (DUT Tx 模式)介紹
https://v.youku.com/v_show/id_XNDU2NDA0MzY1Ng==.html
07. 批量生產模式介紹
https://v.youku.com/v_show/id_XNDU2NDA0MzY2OA==.html
08.頻譜分析模式
https://v.youku.com/v_show/id_XNDU2NDA0Mzc3Mg==.html
LoRa FAQs
LoRa使用線性擴頻調變CSS (chirp spread spectrum) 技術，這是一種成熟的調變技術，具有低功耗、抗干擾性強的特性，廣泛的應用于通訊系統中。
LoRa PC Software 是一個執行檔，只要將GW Instek提供的檔案解壓縮后，直接執行該執行檔即可。其他操作細節，請參考產品訊息專頁(https://www.gwinstek.com/zh-tw/Use_C1200/index/)中 ” 如何使用C-1200 LoRa測試儀? “ 有詳細的操作步驟的視頻。

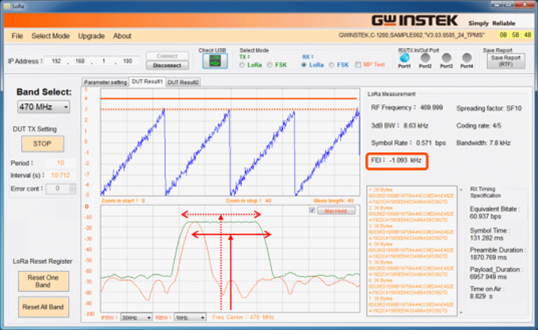

C-1200 的FEI (Frequency Error Indicator) 可以量到LoRa device工作頻率的誤差偏移量，藉此可以選擇適當的晶振 (crystal oscillator) 材料，并將頻率調校到準確的頻率點，以避免在實際應用時，因環境溫度變化造成頻率誤差變大，導致感度降低，甚至遺失封包的現象，提高LoRa device的通信可靠度。
04. C-1200的TOA量測和LoRa芯片Data sheet 上的TOA有何不同？
依照Data sheet 公式計算得到的TOA (Time On Air)，是結合所有參數，如SF(Spreading Factor)、CR (Coding Rate)、BW(bandwidth)、preamble 長度、Payload長度等…設定之后的理論值。C-1200所量到的TOA則是從發射到接收到，實際量測到的時間，可以用來和理論值比較，檢查確認整體數據傳輸是否正確。
05. C-1200可以量測LoRa頻段附近是否有干擾信號嗎？

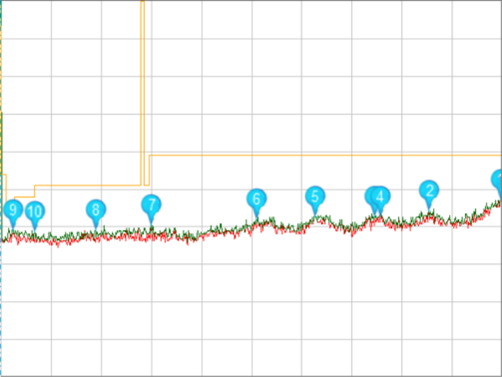

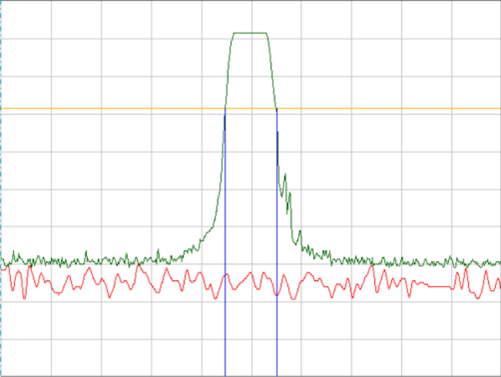

C-1200在Spectrum Mode下可以進行美國FCC 15.209與 FCC 15.247之通訊測試規范，確保產品符合歐美的通訊規范。
06. Can C-1200 measure the FSK signal of LoRa?
可以，只要在PC控制程序上方的選擇模式中點選FSK即可。
首先將固緯的高精度電源供應器PPH-1503以LAN方式接到PC，在C-1200的PC控制程序上方的Select Mode中點選MP Test，Power Consumption 測試字段就會出現，設定PPH-1503 的IP address后, 可以進行電流量測。
可以，在C-1200的PC控制程序左上方的Band Select中先選擇各國使用頻段，再移至下方的RF Frequency選擇測試頻率點即可。
09. C-1200的 1個TX Port 以及3個TRX port，要怎么控制？
C-1200的1組TX port及3組TRX ports是由內部開關切換的RF ports，在一個時間里，只有一組TX port或TRX ports動作。使用時先選擇其中一組通道，如果選定TRX ports，需將該通道設定為TX或RX模式，當測試結束后，再切換到另一組通道進行測試。在利用機械手臂與自動化控制(ATE)的管線式生產在線，可大幅降低測試設備的等待空閑時間和測試設備的投入成本，并大幅度提升生產效能。

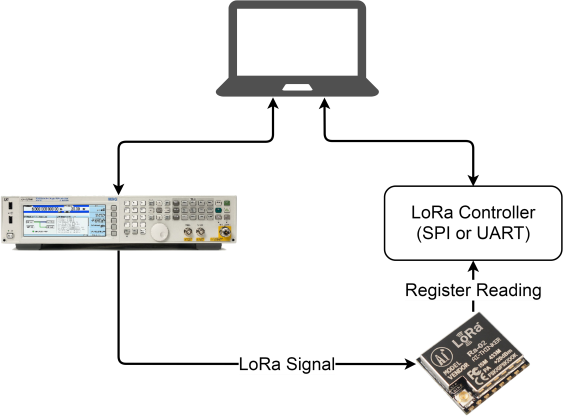

C-1201是一個C-1200的擴充轉接盒，用來連接C-1200和DUT，以直接下指令控制DUT方式進行測試，不經過無線通信模式或RF路徑測試，或被稱為非信令測試 NST (Non-Signaling Test)。
使用上將C-1200經由USB cable(C-1201標準配件)連接到C-1201，C-1201上有包含常用的控制總線UART、SPI 和I2C 等三種接口，根據LoRa device所使用的總線控制接口，將C-1201控制線接到LoRa device 的控制線。此時，可以在PC控制程序編輯LoRa device的控制指令，由C-1200經USB cable傳到C-1201，再透過控制總線直接控制LoRa device的動作。這樣的測試不經過LoRa信號的傳輸，而是在硬件上直接控制的NST，測試效率和速度都提升了, 可以提高產能。
請參考上則。
12. C-1200的LoRa transmitter sensitivity可測試的最低功率為何？
C-1200的TX port，最低輸出功率可到-148dBm，足以滿足LoRa最低Sensitivity測試。另三組TRX ports最低輸出功率為-100dBm，若需要更低時，使用者需要自行加上衰減器，并在PC控制程中EXT Attenuator中選擇對應的衰減值，范圍0到50dB，即可得到正確的Sensitivity測試。
C-1200以測試LoRa end node為主，并不支持LoRaWAN 測試。
14. C-1200與PC聯機的接口只有LAN嗎？
是的，C-1200和PC的聯機接口只有LAN。
可以，在脫機情況下，可以開啟程序，進行軟件操作功能練習。
其他相關IoT & LoRa介紹
1.什么是IoT?
https://v.youku.com/v_show/id_XNDU2NDA0NDA0OA==.html
2.IoT 生態系統介紹
https://v.youku.com/v_show/id_XNDU2NDA0NjI0MA==.html
3.為何選擇LoRa?
https://v.youku.com/v_show/id_XNDU2NDA1OTkzMg==.html
4.LoRa測試概述
https://v.youku.com/v_show/id_XNDU2NDA0NzA0MA==.html
相關文件下載
LoRa 文件下載
C-1200 上市公告
固緯電子新產品發布：C-1200 多通道LoRa 測試儀
第一部多通道，可進行發射和接收測試的LoRa 專用測試儀
Press Release
C-1200是一部綜合LoRa Tx和Rx 的OBT (One Box Tester)。在LoRa transmitter方面，C-1200提供了Spectrum Analysis, Time Domain、FEI (Frequency Error Indicator)、和TOA (Time-On-Air)等測試。在Receiver部分提供了 Sensitivity、BER (Bit Error Rate)、和PER (Packet Error Rate) 等測試。除了Sub-GHz，C-1200 也支持2.4 GHz頻段，以及FSK訊號測試。使用者也可以自行編輯傳送的Payload；接收數據時，可以采用Binary / HEX 呈現、和ASCII code呈現，使確認數據傳輸結果更容易。除成品的信令測試 (Signaling Test)，C-1201是一個連接C-1200到LoRa模塊的轉接盒，透過UART/ SPI/ I2C接口去直接控制DUT，可以用來進行半成品的非信令測試(Non-Signaling Test)。

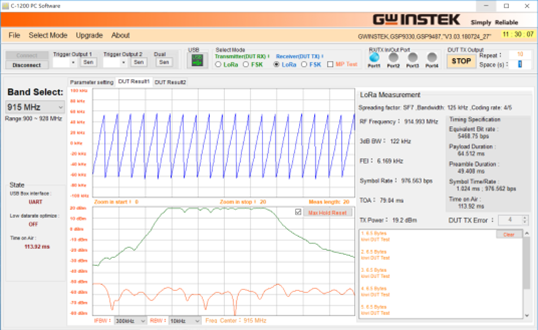

頻譜顯示、時域顯示、FEI與TOA功能可以協助分析LoRa信號在設計或生產過程所遭遇的問題。在量測LoRa 發射信號時，C-1200可以同時顯示CSS (Chirp Spread Spectrum) 信號的頻譜，和調變信號的時域波形，以分析CSS調變是否正確。FEI (Frequency Error Indicator) 的量測可以用來校正LoRa device的頻率，以避免在實際應用環境下，因溫度變化造成頻率誤差變大，導致感度降低，甚至遺失封包的現象。實際TOA (Time-On-Air) 的量測可用來確保綜合各樣參數(SF, CR, BW)設定之后，LoRa Device是否符合設計目標。

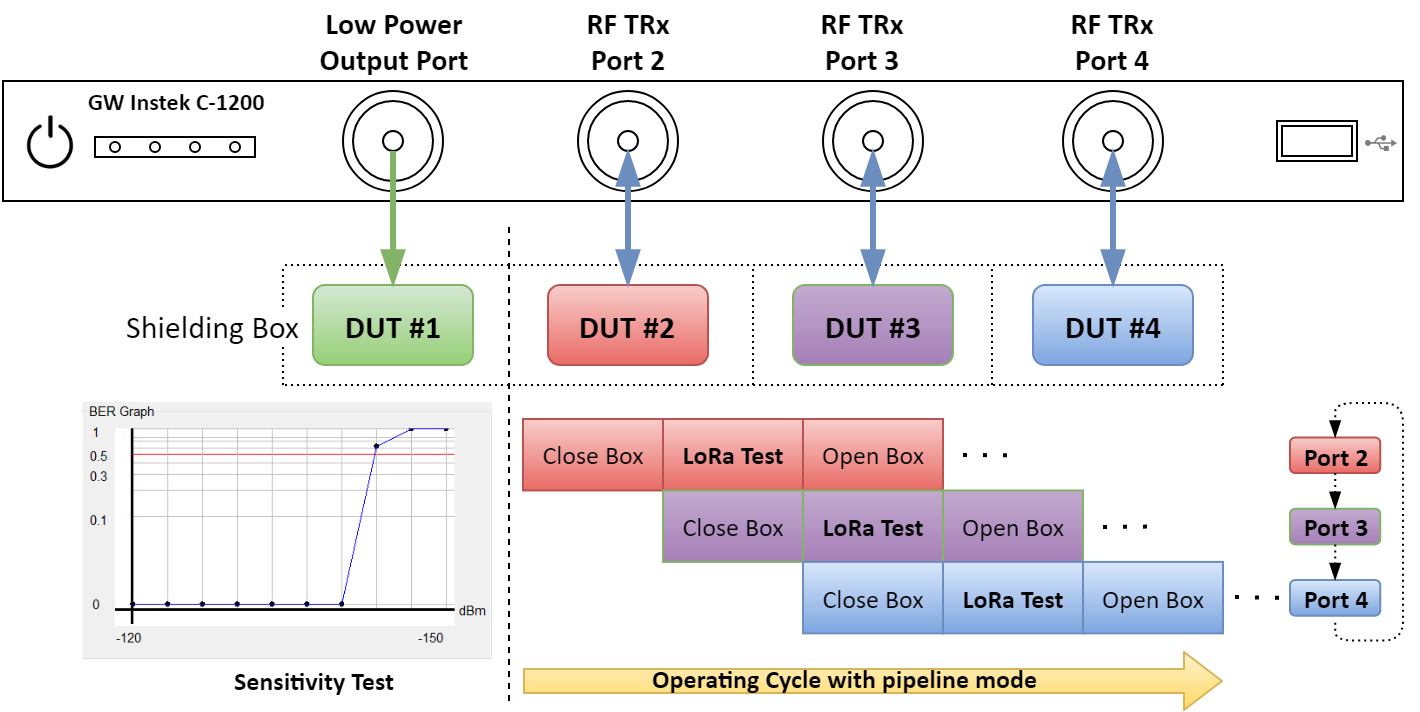

3組RF TRX 信道，適合管線式生產流程。首先選擇3個半雙工信道中的一個信道，然后再將該通道設定為Tx還是Rx模式后開始測試。也就是在一個時間里，選擇一個通道進行Tx或Rx的測試。這樣可以在取置DUT的時候，切換到另一個通道進行測試，這在利用機械手臂與自動化控制(ATE)的管線式生產在線，可大幅降低測試設備的等待空閑時間和測試設備的投入成本，并大幅度提升生產效能。

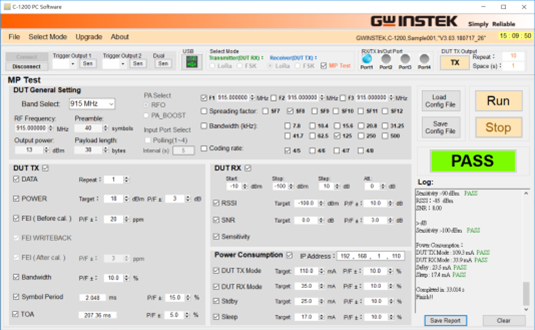

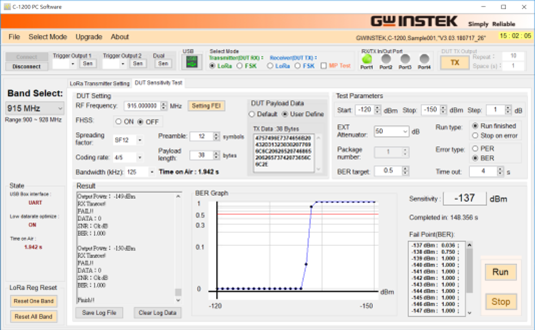

完整功能的專用測試應用軟件。C-1200提供完整功能的測試軟件，其使用接口風格接近Semtech公司的SDK (Software Development Kit)，讓使用者很快就可以熟悉使用。除詳盡完整的Rx、Tx測試功能，還有MP (Mass Production) Test，只要勾選所要測試的參數設定即可進行大量反復性測試，如產線測試。在Spectrum Mode下可以進行美國FCC 15.209/15.247之通訊測試規范，確保產品符合歐美的通訊規范。如需進行功耗測試，僅需連接高精度電源供應器PPH-1503或者GDM-9061高精度電表，應用軟件即可開始測試。
更多C-1200之使用，量測等詳細訊息，請參考產品訊息專頁: https://www.gwinstek.com/zh-TW/LoRa_Solution/
